簡介：T型槽焊接工作臺是指為焊接小型焊件而設置的工作臺。焊接工作臺的表面一般有T型槽或孔，方便使用。焊接平臺材質一般為HT200或HT250，這兩種材質占到焊接平臺材質的98%以上，既能滿足焊接工件時的要求，又相對來說價格低廉，無論是焊接平臺的抗拉力、硬度、耐磨程度均能滿足焊接要求。

 北重機械制造為您設計生產提供T型槽工作臺產品的詳細參數,實時報價,價格行情,優質批發/供應等信息。異型重型T型槽焊接工作臺規格0317-8258735咨詢焊接平臺廠家。

T型槽焊接工作臺是指為焊接小型焊件而設置的工作臺。焊接工作臺的表面一般有T型槽或孔，方便使用。焊接平臺材質一般為HT200或HT250，這兩種材質占到焊接平臺材質的98%以上，既能滿足焊接工件時的要求，又相對來說價格低廉，無論是焊接平臺的抗拉力、硬度、耐磨程度均能滿足焊接要求。

T型槽焊接工作臺圖紙設計要根據客戶需求進行設計，依據焊接平臺國家標準GB/T 22095-2008，主要包括外形尺寸、承重大小、工作面T型槽尺寸、工作面精度等，外形尺寸越大，

T型槽焊接平臺總體高度就越高，比如2000mm×4000mm的焊接平臺，T型槽開口36mm(使用M30的緊固螺栓)，T型槽間距250mm，承重20噸以下;總高度可以設計300mm，工作面厚度100mm，加強筋板厚度30mm，加強筋板包含50mm×50mm翻沿在內高度150mm-170mm;T型槽焊接工作臺整體重量7.5-8噸。

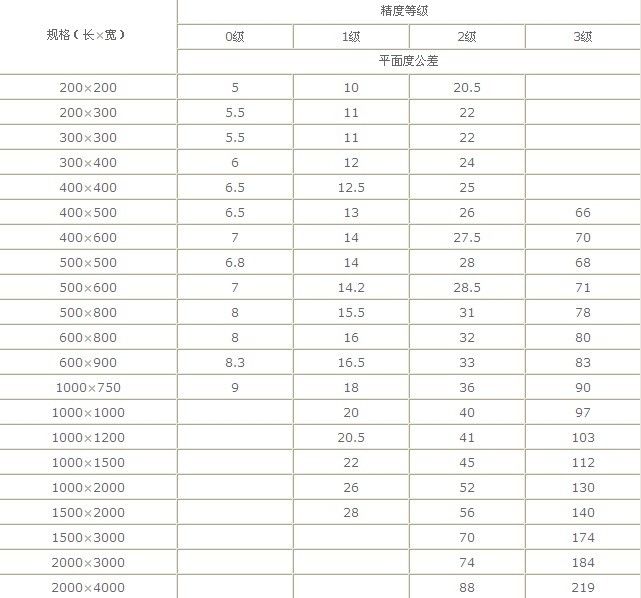

T型槽焊接工作臺規格尺寸及精度表

T型槽焊接工作臺技術要求

1、T型槽焊接工作臺不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。

2、T型槽焊接工作臺的鑄造表面應清除型砂且平整，涂漆牢固

3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。

4、T型槽焊接工作臺應采用優質細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。

5、通常應采用刮削工藝。對采用刮削加工的3級T型槽焊接工作臺工作面，其表面粗糙度Ra的最大允許值為5um。

6、T型槽焊接工作臺工作面的平面度公差見表2的規定。

7、采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率T型槽焊接工作臺規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。
